在進(jìn)行涼水塔防水設(shè)計(jì)時(shí)，選用了加拿大凱頓公司的滲透結(jié)晶型涼水塔防水材料Krystol Internal MenbraneTM（簡(jiǎn)稱KIM）。具體涼水塔防水設(shè)計(jì)方案為：1）在涼水塔塔壁開裂處剔槽，以便填充滲透結(jié)晶型涼水塔防水材料；2）使用滲透結(jié)晶型涼水塔防水材料對(duì)涼水塔外壁墻面進(jìn)行大面積涂刷；3）使用涼水塔防水混凝土進(jìn)行抹面施工。
     滲透結(jié)晶型涼水塔防水材料摻入混凝土內(nèi)或涂刷在混凝土表面，其中的活性成分與混凝土中所含水分子發(fā)生化學(xué)反應(yīng)，生成不溶于水的針狀晶體，從而堵塞混凝土中的毛細(xì)孔，阻止水分子通過，達(dá)到?jīng)鏊浪哪康摹Ｔ摬牧系幕钚猿煞衷跓o水情況下處于休眠狀態(tài)，一旦遇到水，休眠即被激活，與混凝土中所含水分子發(fā)生反應(yīng)，繼續(xù)結(jié)晶。該材料在混凝土內(nèi)部，可以與混凝土同壽命，持續(xù)發(fā)揮涼水塔防水作用。

2.2 KIM 性能分析
     本工程所采用的主要涼水塔防水材料KIM，是一種具有長(zhǎng)效性能的水泥基化學(xué)涼水塔防水添加劑，主要用于處理混凝土和其他含硅酸鹽水泥的涼水塔防水，同時(shí)還能防止混凝土中潮氣滲入、水流沖蝕和含有化學(xué)物質(zhì)水溶液的腐蝕，對(duì)混凝土內(nèi)部的鋼筋起保護(hù)作用。表1 是添加傳統(tǒng)涼水塔防水劑AEA 和添加KIM 的混凝土固化后的性能對(duì)比。
     由表1 中可以看出，添加了KIM 的混凝土滲透性降低了57%~75%，耐壓強(qiáng)度增加了12%~19%。圖2 所示為添加了KIM 的混凝土強(qiáng)度與固化后使用時(shí)間的關(guān)系，從該圖可以看出，抗壓強(qiáng)度隨固化后使用時(shí)間的延伸有所增加。
      表2 所示為高速氯化物滲透性能，加入KIM 后混凝土的氯化物滲透性能降低了35%~50%。對(duì)于添加KIM 的混凝土進(jìn)行收縮和開裂性能測(cè)試，干燥收縮降低率達(dá)到20%~25%，收縮裂縫降低了80%。由固化后混凝土的空氣含量和間隔因素（表1） 可知，KIM 混凝土具有明顯的抗凍融性。
圖3 所示為坍落度損失與時(shí)間的關(guān)系，對(duì)于KIM 混凝土可塑性的測(cè)試來說，由于添加了KIM，使混凝土的黏稠度整體增加了很多，從而延長(zhǎng)了KIM混凝土的運(yùn)輸時(shí)間，大大改善了混凝土施工凝固時(shí)間短的不利狀況。
3 施工工藝

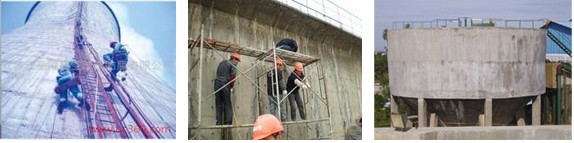

      由于循環(huán)水中含有大量的硫酸鹽和氯化物，涼水塔需要有一定的耐硫酸鹽和氯化物的腐蝕性能。通過以上對(duì)KIM 混凝土涼水塔防水劑的性能介紹，可知KIM涼水塔防水材料適用于循環(huán)水場(chǎng)涼水塔的涼水塔防水處理。將涼水塔塔壁所有混凝土抹面層全部剔除后，即可按如下步驟進(jìn)行施工
